Montage

Montageanleitung

Bitte verwenden Sie für die Montage die Montageanleitung.

Zum Download

Montageanleitung MasterSeries № 01 PARIS

Casambi Kurzanleitung

Die Einrichtung und Bedienung einer SparkShape über die mobile Casambi App ist denkbar einfach. Wie es am schnellsten geht, verraten wir hier.

Zum Download

Datenblätter

Jedes Datenblatt wird individuell für Ihre Leuchte generiert und berücksichtigt alle individuell geplanten Parameter Ihrer SparkShape wie etwa Form, Größe, Lichtstrom, Lichtverteilung, Leistung und viele weitere. Zu den Datenblättern Ihrer SparkShapes gelangen sie über LightSketch.

LightSketch

Deckenbefestigung

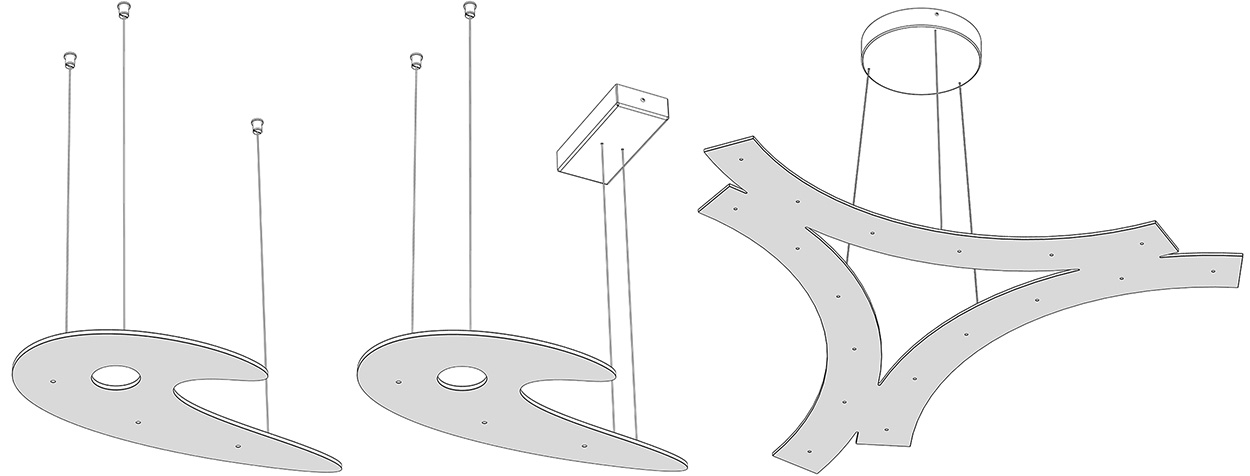

Deckenbefestigung und Stromversorgung

Die Stromversorgung kann unauffällig montiert werden, so dass das schwerelose Design der Leuchte erhalten bleibt. Bei abgehangenen Decken können wir Ihre SparkShape unsichtbar mit Strom versorgen. Dazu braucht es lediglich die eigens dafür entwickelte Deckenbefestigung, sowie ein Leuchtennetzteil, das zusammen mit den stromführenden Abhängungen eine unsichtbare Versorgung der Leuchte ermöglicht.

Alternativ bieten wir zwei Baldachin-Formen und Größen zur Montage an einer Rohdecke. Ist der Stromauslass an Ihrer Decke bereits definiert, so können Sie die korrespondierende Lage auf der SparkShape frei nach Ihren Gegebenheiten positionieren.

Eckig

Baldachin

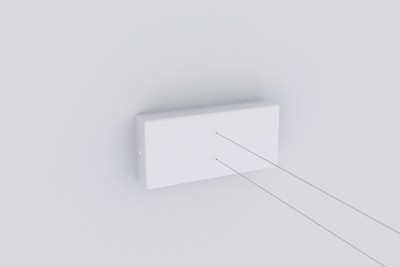

Größe M

Baldachin zur Deckenmontage

Ausführung eckig für Aufnahme 65W Netzteil
Außenmaße 180 x 82 x 35 mm³
Pulverbeschichtung matt verkehrsweiß RAL 9016
Zwei stromführende Abhängepunkte, abgestimmt auf Montage der Stromversorgung

Technische Zeichnung

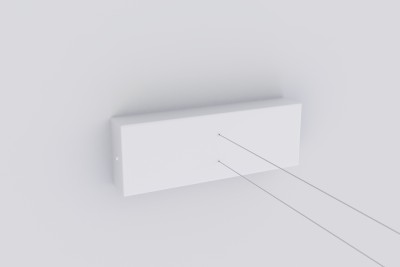

Größe L

Baldachin zur Deckenmontage

Ausführung eckig für Aufnahme 150W Netzteil
Außenmaße 235 x 82 x 40 mm³
Pulverbeschichtung matt verkehrsweiß RAL 9016
Zwei stromführende Abhängepunkte, abgestimmt auf Montage der Stromversorgung

Technische Zeichnung

Rund

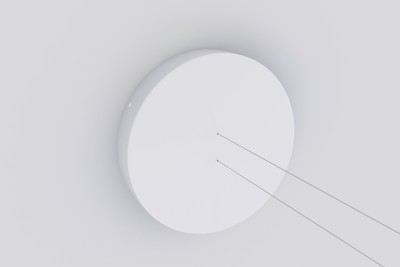

Zwei Abhängepunkte

Baldachin zur Deckenmontage

Ausführung rund für Aufnahme 65W oder 150W Netzteil
Durchmesser 220 mm, Höhe 40 mm
Pulverbeschichtung matt verkehrsweiß RAL 9016
Zwei stromführende Abhängepunkte, abgestimmt auf Montage der Stromversorgung

Technische Zeichnung Zweipunkt Abhängung

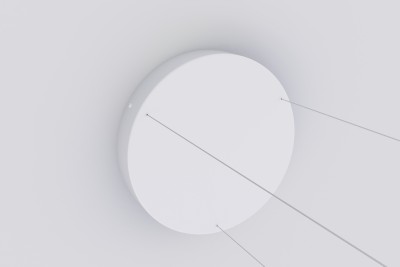

Drei Abhängepunkte

Baldachin zur Deckenmontage

Ausführung rund für Aufnahme 65W oder 150W Netzteil
Durchmesser 220 mm, Höhe 40 mm
Pulverbeschichtung matt verkehrsweiß RAL 9016
Drei stromführende Abhängepunkte, abgestimmt auf Montage der Stromversorgung

Technische Zeichnung Dreipunkt Abhängung

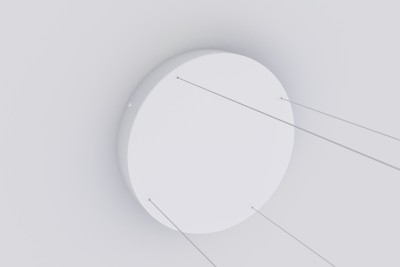

Vier Abhängepunkte

Baldachin zur Deckenmontage

Ausführung rund für Aufnahme 65W oder 150W Netzteil
Durchmesser 220 mm, Höhe 40 mm
Pulverbeschichtung matt verkehrsweiß RAL 9016
Vier stromführende Abhängepunkte, abgestimmt auf Montage der Stromversorgung

Technische Zeichnung Vierpunkt Abhängung

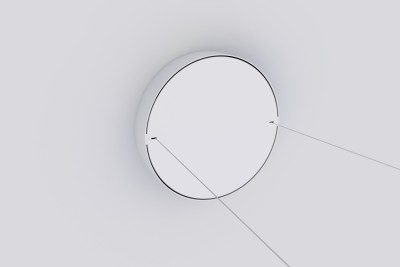

MasterSeries N°01 PARIS

Baldachin zur Deckenmontage

Ausführung rund für Aufnahme 100-240VAC Netzteil
Außenmaße ⌀176 x 36 mm
Pulverbeschichtung matt verkehrsweiß RAL 9016
Zwei stromführende Abhängepunkte, abgestimmt auf Montage der Stromversorgung

Technische Zeichnung

Leuchtenbefestiger

Zweiteilige Abdeckung für verdeckte Hohlraummontage

Ausführung rund für lose Aufnahme 65W oder 150W Netzteil in verdecktem Hohlraum
Durchmesser Abdeckung 123 mm, Höhe 3,5 mm
Weiße Kunststoffabdeckung mit Magnetbefestigung
Zwei, drei oder vier stromführende Abhängepunkte, abgestimmt auf Montage der Stromversorgung

Technische Zeichnung

Zweiteilige Abdeckung für verdeckte Hohlraummontage mit senkrechter Netzteilbefestigung

Ausführung rund für Aufnahme 150W Netzteil
Durchmesser Abdeckung 123 mm, Höhe 3,5 mm
Weiße Kunststoffabdeckung mit Magnetbefestigung
Zwei, drei oder vier stromführende Abhängepunkte, abgestimmt auf Montage der Stromversorgun

Technische Zeichnung

Brandschutzklasse

Baustoffklassifizierung

Sicherheit geht vor: SparkShapes sind als Baustoff zertifiziert und lassen sich somit auch großflächig im Gebäude nutzen.

Das allgemeine bauaufsichtliche Prüfzeugnis klassifiziert SparkShapes als normalentflammbaren Baustoff der Klasse E nach EN DIN 13501-1.

Allgemeines bauaufsichtliches Prüfzeugnis

Bei freihängender Montage nicht brennend abfallend oder abtropfend (vergleichbar mit B2 nach DIN 4102-1)

Klassifizierungsbericht
